«Боковая подача» и «горизонтальная подача» — это два основных варианта компоновки и способов загрузки труб в станках для лазерной резки. От них во многом зависят базовые характеристики оборудования, диапазон обрабатываемых труб и ценовой сегмент станка. Если говорить проще, главное различие заключается в том, каким образом труба зажимается и поддерживается во время обработки.
Ключевое различие: принцип зажима и поддержки трубы

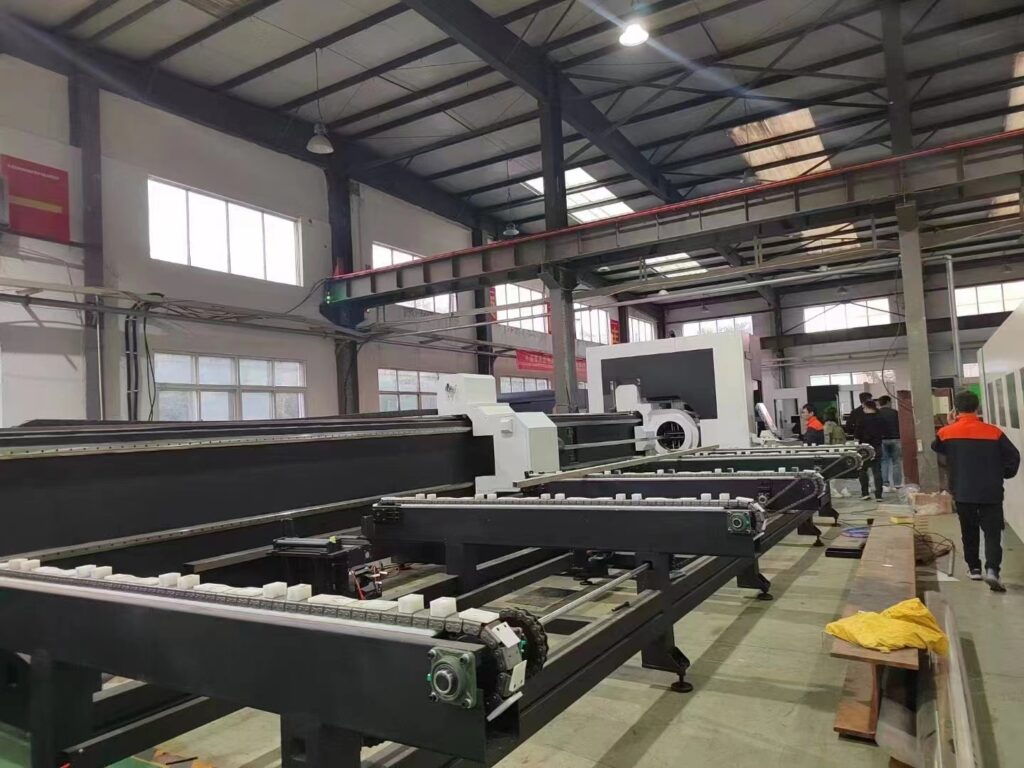

1. Боковая подвесная подача — распространённая конфигурация станков высокого класса
Принцип работы: труба располагается горизонтально. Вращающийся шпиндельный патрон, установленный в передней части станка, зажимает трубу сверху или сбоку сверху — словно мощная рука, удерживающая её сверху. Остальная часть трубы остаётся в подвешенном состоянии, а её дальний конец обычно поддерживается подвижной задней опорой.
Ключевые особенности: зажим сверху, обработка трубы в подвешенном состоянии.
 |
 |
2.Горизонтальная подача — традиционная или экономичная конфигурация
Принцип работы: труба также располагается горизонтально, однако она «лежит» на одной или нескольких группах опорных роликов либо V-образных опорах. Зажимной или приводной механизм — например, патрон или фрикционные ролики — приводит трубу во вращение сбоку или снизу. При этом труба практически по всей длине поддерживается снизу.
Ключевые особенности: нижняя опора, обработка с поддержкой трубы снизу.
 |
 |
Подробное сравнительное описание
| Критерий сравнения | Боковая подвесная подача | Горизонтальная подача |
| Влияние гравитации и деформация | Существенное преимущество. Труба находится как бы «в подвешенном состоянии», а обрабатываемый участок остаётся свободным. Благодаря этому значительно уменьшается прогиб под действием собственного веса. Это особенно важно при обработке длинных и тонкостенных труб и позволяет сохранять высокую точность по всей длине заготовки. | Имеет конструктивный недостаток. Средняя часть длинной трубы может прогибаться под собственным весом. В результате положение зоны резки, особенно в верхней части трубы, меняется по мере увеличения длины, что отрицательно сказывается на точности обработки. |
| Доступная зона резки | Полноценная резка по всей окружности без «мёртвых зон». Поскольку труба поддерживается сверху, её нижняя половина полностью открыта, и режущая головка может беспрепятственно обрабатывать практически любую точку, включая самую нижнюю часть трубы. | Имеются «мёртвые зоны» обработки. Нижние опорные ролики или V-образные опоры перекрывают доступ к нижней части трубы. Поэтому резка вблизи точек опоры затруднена или невозможна, и опоры приходится часто перемещать, что снижает производительность. |

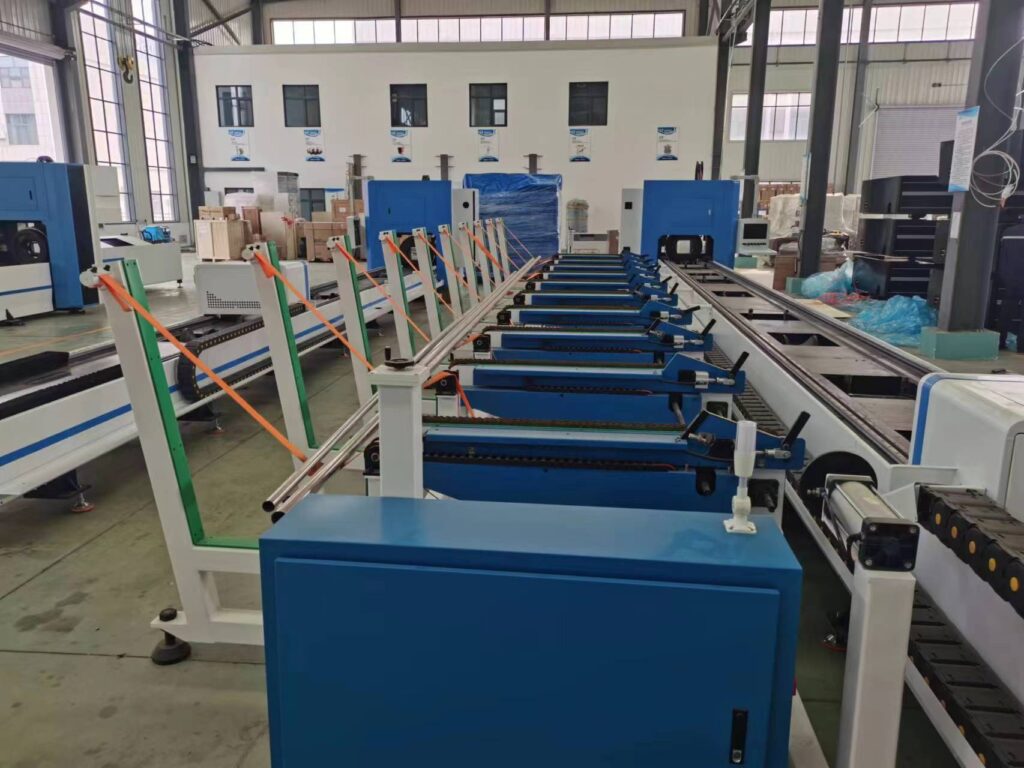

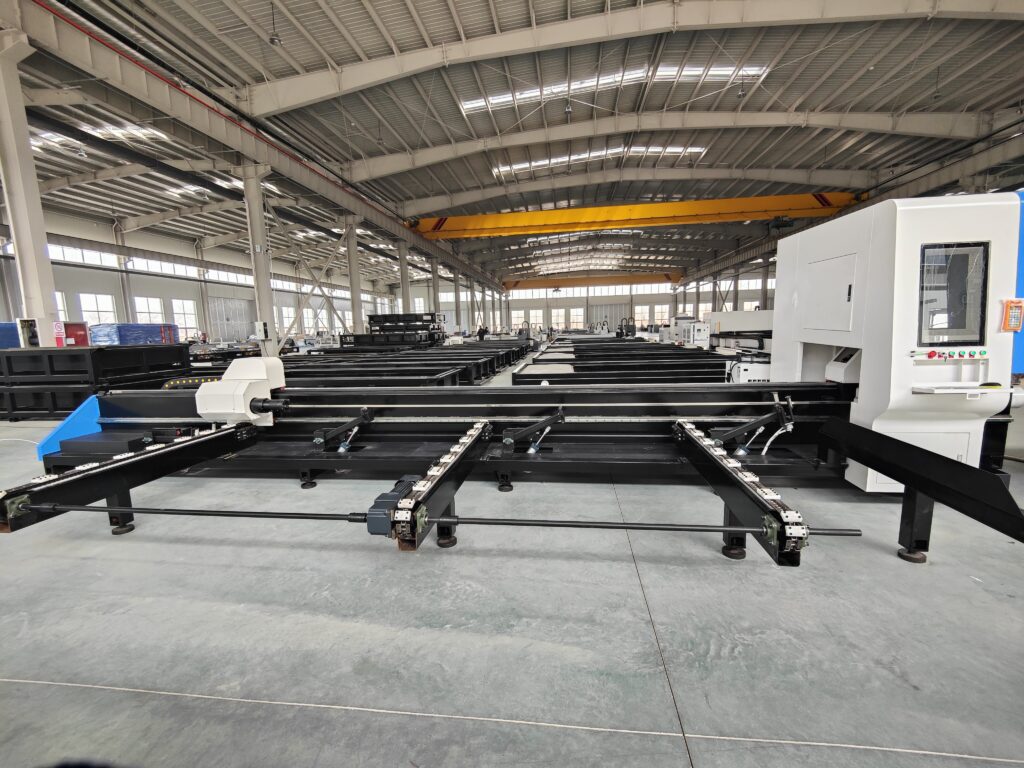

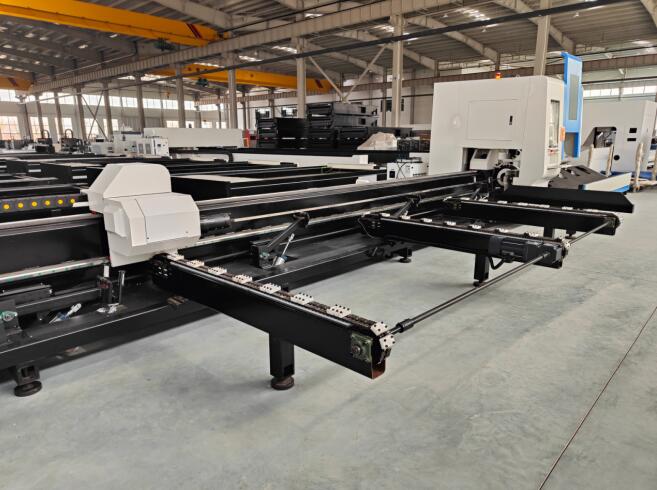

| Автоматическая загрузка и выгрузка | Отлично подходит для автоматизации. В боковом магазине трубы располагаются горизонтально, что очень удобно для их автоматического захвата и подачи с помощью манипулятора или сервоприводной системы. Такая конструкция хорошо подходит для непрерывного автоматизированного производства и является одним из оптимальных решений для создания полностью автоматизированного, «безлюдного» производства. | Автоматизация более сложна. Обычно требуются дополнительные подъёмные или перегрузочные механизмы, которые перемещают трубы со стеллажа на опорные ролики. В результате конструкция всей системы становится сложнее. |
| Удаление стружки, шлака и очистка | Отличные условия. Шлак и пыль, образующиеся при резке, свободно падают вниз и не накапливаются на трубе или зажимных устройствах. Их легко собирать расположенной снизу системой удаления отходов, поэтому рабочая зона остаётся более чистой. | Менее эффективно. Шлак может падать на нижние опоры и направляющие и накапливаться на них. Поэтому оборудование необходимо чаще очищать, иначе загрязнения могут отрицательно влиять на точность и срок службы станка. |
| Жёсткость конструкции и стоимость оборудования | Сложная конструкция и высокая стоимость. Требуются высокожёсткие консольные шпиндельные узлы и массивная станина, способные воспринимать крутящие и динамические нагрузки при резке. Требования к проектированию и изготовлению выше, поэтому такая система относится к оборудованию высокого класса. | Относительно простая конструкция и более низкая стоимость. Используются хорошо отработанные конструкции станины и системы нижней поддержки, что позволяет снизить стоимость производства. Обычно относится к экономичному оборудованию или станкам начального уровня. |
| Типичные области применения | Высокая точность, сложные операции и крупносерийное производство. • автомобильные выхлопные системы и элементы рам; • прецизионные медицинские изделия и спортивное оборудование; • строительные фасадные конструкции и мебель сложной формы; • высокоточная обработка длинных труб свыше 6 м. | Умеренные требования к точности, простые операции, мелкосерийное производство или начинающие предприятия. • ограждения и лестничные поручни; • простые стеллажи и профили для дверей и окон; • обычная резка коротких труб длиной менее 3 м. |
В условиях современной промышленности, где всё большее значение приобретают высокая точность, высокая производительность и полная автоматизация, система боковой подвесной подачи уже стала стандартным решением для лазерных труборезных станков среднего и высокого класса. Если бюджет не ограничен крайне жёстко, а задачи не сводятся к самой простой резке, при выборе нового оборудования станок с боковой подвесной подачей является более перспективным решением, обеспечивающим более широкие технологические возможности и большую гибкость производства. Горизонтальная подача сегодня чаще встречается либо как продолжение традиционной конструкции станков, либо в оборудовании, ориентированном на низкобюджетный сегмент рынка.
