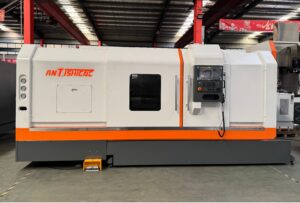

Обработка валов относится к базовым функциям токарного станка с ЧПУ, а способность обеспечивать требуемое качество таких деталей является важным показателем оценки его рабочих характеристик. Помимо соблюдения общих правил эксплуатации, на какие особенности следует обращать внимание в реальном процессе обработки валов?
 |
 |
Ответ можно свести к пяти ключевым факторам: закрепление заготовки, режущий инструмент, программирование и технологический процесс, измерение, а также безопасность.
| Ключевой фактор | Функция | Пояснение |

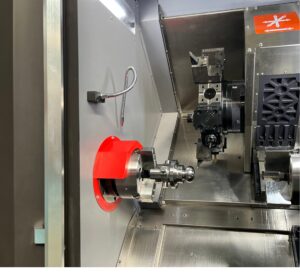

| 1. Закрепление: основа обеспечения соосности и жесткости
|
1. Единая база и ее выбор
|
По возможности следует использовать центровые отверстия на обоих торцах в качестве установочной базы, то есть обработку «в центрах». Это оптимальный способ обеспечить соосность отдельных участков многоступенчатого вала. На токарном станке с ЧПУ для этого можно применять вращающийся центр задней бабки.
Если необходимо использовать патрон, в качестве базовой поверхности для закрепления следует выбирать участок с большим диаметром, достаточной длиной и более гладкой поверхностью. |
| 2. Способ закрепления и выверка
|
Черновая обработка: допускается непосредственное закрепление в патроне при наличии достаточного припуска, однако длина зажима не должна быть слишком малой, поскольку необходимо обеспечить жесткость.
Чистовая обработка или повторная установка: следует использовать предварительно расточенные мягкие кулачки либо цанговый патрон. Расточка мягких кулачков: перед установкой заготовки внутреннюю поверхность или торец мягких кулачков патрона следует слегка проточить по программе либо вручную. Диаметр расточки должен быть немного меньше диаметра зажимаемой части заготовки, чтобы обеспечить соосность с шпинделем. Это ключевой этап устранения собственной погрешности трехкулачкового патрона и обеспечения соосности при чистовой обработке. При использовании центра задней бабки усилие поджима должно быть оптимальным. Недостаточный поджим приводит к вибрации и риску схода детали, а чрезмерный может вызвать изгиб заготовки, особенно длинного тонкого вала, и даже перегрев или повреждение центра. |
|
| 3. Особенности обработки длинных тонких валов
|
Необходимо использовать люнет или подвижный люнет, чтобы повысить жесткость и компенсировать изгиб и вибрацию, возникающие под действием радиальной силы резания.
Дугообразные поверхности опорных кулачков подвижного люнета должны быть притерты к наружной поверхности заготовки и обеспечивать хороший контакт. Регулировку люнета следует выполнять при вращающейся заготовке, добиваясь равномерного контакта всех трех опорных кулачков. |
|
| 2. Режущий инструмент: гарантия стабильного резания и качества поверхности
|
1. Выбор инструмента и заточка
|
Материал пластины и геометрию стружколома следует выбирать с учетом материала заготовки: стали, алюминия, нержавеющей стали и т. д. Для чернового точения подходят прочные пластины с эффективным стружколоманием; для чистового точения следует выбирать острые и износостойкие пластины.
Радиус при вершине резца должен быть выбран обоснованно: большой радиус улучшает шероховатость поверхности и повышает прочность режущей кромки, но может вызвать вибрацию; малый радиус подходит для чистового точения и обработки канавок у уступов. Необходимо строго выверить высоту вершины резца по оси шпинделя. Отклонение влияет на фактические углы резания и размер диаметра. |
| 2. Компенсация радиуса при вершине резца (G41/G42)
|
При чистовой обработке в программе обязательно следует использовать коррекцию на радиус инструмента. В противном случае при обработке конических поверхностей, дуг или торцов могут возникнуть размерные погрешности.
При наладке инструмента необходимо правильно ввести в систему значение радиуса при вершине резца и номер ориентации вершины резца (значение T). Это основные параметры для корректной компенсации. |
|
| 3. Программирование и технология: повышение эффективности и точности
|
1. Планирование технологического маршрута
|
Следует придерживаться принципа «сначала черновая обработка, затем чистовая; сначала ближние участки, затем дальние». Сначала снимают основной припуск, затем доводят размеры; прежде всего обрабатывают участки, расположенные ближе к патрону, чтобы повысить жесткость дальнего конца.
Траекторию подачи следует планировать рационально, сокращая холостые ходы и повышая эффективность. Для валов, подлежащих термообработке, необходимо оставить достаточный припуск для последующего шлифования, получистового или чистового точения, как правило 0,3-1,0 мм на сторону. |
| 2. Оптимизация режимов резания
|
Черновая обработка: в пределах возможностей станка и инструмента следует по возможности применять большую глубину резания, повышенную подачу и средне-низкую частоту вращения, чтобы повысить производительность.
Чистовая обработка: применяются малая глубина резания (0,1-0,5 мм), малая подача (0,05-0,2 мм/об) и высокая частота вращения, что позволяет получить высокое качество поверхности. Использование режима постоянной скорости резания (G96), особенно при обработке ступенчатых валов с существенным изменением диаметра, позволяет сохранять постоянную скорость резания при переходе от большого диаметра к малому, обеспечивать стабильное качество поверхности и продлевать срок службы инструмента. |
|
| 3. Применение стандартных циклов
|
Следует уверенно пользоваться циклами G71 (цикл чернового наружного точения), G72 (цикл черновой обработки торца), G70 (цикл чистового точения), G75 (цикл обработки канавок), G76 (многопроходный цикл нарезания резьбы) и другими. Они упрощают программирование, повышают эффективность и, благодаря системной оптимизации, делают обработку более стабильной. | |
| 4. Измерение и контроль качества: постоянная линия защиты
|
1. Обязательный контроль первой детали и выборочный контроль в процессе
|
После отладки программы первую деталь необходимо остановить и выполнить полный размерный контроль. Серийное производство допускается только после подтверждения правильности размеров.
В процессе обработки следует регулярно выполнять выборочный контроль ключевых размеров, например посадочных мест под подшипники и сопрягаемых шеек вала, чтобы отслеживать износ инструмента и своевременно корректировать инструментальные компенсации. |
| 2. Правильное использование измерительного инструмента
|
Наружный диаметр измеряют микрометром, длину – штангенциркулем или глубиномером, резьбу – резьбовым кольцом-калибром.
Допуски формы и расположения, такие как соосность и радиальное биение, следует измерять индикатором часового типа на приборе для проверки биения или на V-образных призмах. Перед измерением необходимо очистить деталь и измерительный инструмент; измерения следует выполнять после охлаждения детали до комнатной температуры, чтобы избежать ошибок, вызванных тепловым расширением или сжатием. |
|
| 3. Контроль в процессе обработки
|
Во время обработки следует наблюдать за формой и цветом стружки, а также за звуком резания. Нестандартная стружка, резкий шум или вибрация могут указывать на износ инструмента, скол режущей кромки либо неправильно выбранные режимы резания. | |
| 5. Безопасность и важные детали
|
1. Предотвращение столкновений
|
Следует выполнить имитационный прогон программы, особенно при первом запуске или после внесения изменений. Необходимо проверить, не пересекается ли траектория инструмента с деталью, приспособлением или задней бабкой.
Также важно убедиться в правильности данных привязки инструмента, чтобы избежать столкновения из-за ошибки ввода. |
| 2. Стружколомание и удаление стружки
|
Длинная спиральная стружка представляет серьезную опасность: она может поцарапать деталь, намотаться на инструмент и даже травмировать оператора.
Следует убедиться, что инструмент имеет эффективную геометрию стружколома, либо предусмотреть в программе рациональные точки дробления стружки. Скопившуюся внутри станка стружку необходимо своевременно удалять. |
|
| 3. Надежное закрепление детали и инструмента
|
После каждой установки необходимо убедиться, что заготовка и инструмент надежно закреплены. Перед запуском станка следует повторно проверить фиксацию задней бабки и резцедержателя. |
