Специалистам машиностроительной отрасли хорошо известно, что обрабатывающие центры подразделяются на вертикальные и горизонтальные. Основное различие между ними заключается в расположении шпинделя. У вертикального обрабатывающего центра шпиндель расположен вертикально, тогда как у горизонтального — горизонтально. Горизонтальные обрабатывающие центры, как правило, оснащаются поворотным столом с функцией индексирования, позволяющим выполнять обработку детали с нескольких сторон без повторной переустановки. Вертикальные обрабатывающие центры отличаются более простой конструкцией, меньшей стоимостью оборудования и более высоким рыночным спросом. Горизонтальные обрабатывающие центры имеют более сложную конструкцию и стоят дороже, однако благодаря возможности обработки нескольких поверхностей за одну установку заготовки они играют исключительно важную роль в ряде отраслей промышленности.
Итак, в каких областях главным образом применяются горизонтальные обрабатывающие центры?
1.Корпусные детали и детали типа кожухов
Блоки цилиндров и головки блока цилиндров двигателей. заднего торцов, а также многочисленных отверстий, масляных и охлаждающих каналов, расположенных на боковых поверхностях.
Корпуса коробок передач и редукторов. Такие детали отличаются сложной конструкцией и высокими требованиями к точности изготовления. На различных поверхностях располагаются посадочные отверстия под подшипники, крепёжные отверстия и другие функциональные элементы.

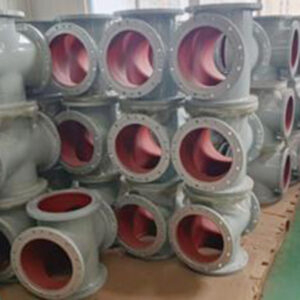

Корпуса насосов и клапанов. Например, корпуса гидравлических и водяных насосов имеют сложную внутреннюю систему каналов и предъявляют высокие требования к герметичности и точности обработки.
Шпиндельные бабки станков. Основным требованием является высокоточная обработка посадочных отверстий под шпиндель.

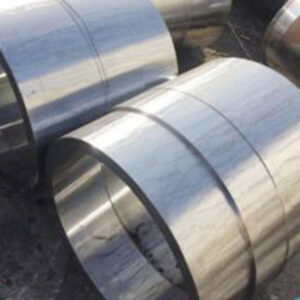

2.Дисковые и фланцевые детали, требующие многосторонней обработки
Фланцы редукторов. На обоих торцах выполняются центрирующие пояски и крепёжные отверстия.
Корпуса сцеплений. Детали имеют сложную внутреннюю и наружную геометрию.
Ступичные узлы. Требуется высокоточная обработка внутренних и наружных посадочных мест под подшипники.
3.Длинномерные детали
Направляющие станков. На длинных боковых поверхностях обычно выполняются резьбовые крепёжные отверстия и различные технологические пазы.
Основания электродвигателей. Обычно представляют собой удлинённые монтажные основания с большим количеством крепёжных отверстий на боковых поверхностях.
4.Сложные базовые и несущие конструкции
Станины и основания оборудования. Для крупногабаритных станков и промышленного оборудования требуется обработка направляющих поверхностей, крепёжных площадок и резьбовых отверстий сразу на нескольких сторонах детали.

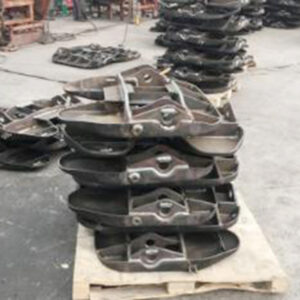

Конструкционные детали строительной техники. Например, соединительные узлы стрелы и рукояти экскаваторов, к которым предъявляются высокие требования по точности обработки.
Корпуса и основания шарниров промышленных роботов. Такие детали требуют высокой точности изготовления и комплексной обработки нескольких поверхностей за одну установку.

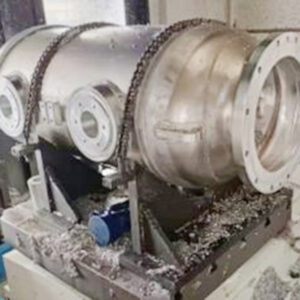

Основные отрасли применения горизонтальных обрабатывающих центров включают:
 |
 |
| Высоковольтное электротехническое оборудование | Оборудование для высоковольтных и сверхвысоковольтных подстанций |
 |
 |
| Комплектующие для тяжёлых грузовых автомобилей | Нефтепромысловое оборудование |
 |
 |
| Строительная техника | Горнодобывающее оборудование |
Недавно одно из европейских предприятий планировало организовать производство корпусных деталей. Для реализации проекта требовалось несколько типов металлообрабатывающего оборудования, в том числе горизонтальный обрабатывающий центр. Заказчик искал модель с рабочим столом размером 500 × 500 мм. После детального изучения конструкторской документации наши инженеры проанализировали технологические требования и рекомендовали горизонтальный обрабатывающий центр HLC500, который полностью соответствует производственным задачам клиента и обеспечивает необходимую точность и производительность.
 |
  |
| Часть рабочих чертежей заказчика (изображения намеренно размыты в целях защиты конфиденциальной информации). |
Горизонтальный обрабатывающий центр с ЧПУ ANTISHICNC HLC500
Основные технические характеристики
| Основные технические характеристики | HLC500 |
| Размер рабочего стола (мм) | 500 × 500 |
| Максимальная нагрузка на рабочий стол (кг) | 500 |
| Шаг индексирования поворотного стола (°) | 1° × 360 |
| Т-образные пазы рабочего стола (количество × ширина × шаг), мм | 5 × 18 × 100 |
| Перемещения по осям X/Y/Z (мм) | 800 / 600 / 600 |
| Скорость быстрых перемещений по осям X/Y/Z (м/мин) | 20 / 15 / 20 |
| Рабочая подача по осям X/Y/Z (мм/мин) | 1–8000 |
| Расстояние от оси шпинделя до поверхности рабочего стола (мм) | 50–650 |
| Расстояние от торца шпинделя до центра рабочего стола (мм) | 150–750 |
| Частота вращения шпинделя (об/мин) | 6000 |
| Мощность шпинделя (кВт) | 11 / 15 |
| Тип инструментального конуса | BT50 |
| Захватный болт | BT50–45° |
| Вместимость магазина инструментов | 24 |
| Время смены инструмента (с) | 3,5 |
| Система ЧПУ | FANUC 0i-MF5 |
| Максимальная масса инструмента (кг) | 25 |
| Максимальный диаметр инструмента (мм) | Ø110 / Ø220 |
| Давление сжатого воздуха (МПа) | 0,6–0,8 |
| Масса станка (кг) | 10800 |
| Габаритные размеры станка (мм) | 3800 × 3000 × 3020 |
Если вам требуется обработка деталей с нескольких сторон, повышение эффективности производства или подбор горизонтального обрабатывающего центра, специалисты компании ООО «Шанхайское Механическое Оборудование Антиши» (SHANGHAI ANTISHICNC MACHINE EQUIPMENT CO LTD) всегда готовы помочь. Наши опытные инженеры предложат оптимальное техническое решение в соответствии с особенностями ваших изделий и производственными требованиями.
