Недавно с нами связались представители технического подразделения одной американской компании, специализирующейся на производстве оборудования для стрельбы из лука. Заказчику требовался токарный станок или токарный автомат швейцарского типа для отрезки деталей и снятия фаски по внутреннему диаметру.
Компания планировала обрабатывать полые алюминиевые заготовки, используемые в качестве древков стрел. Основными требованиями к оборудованию являлись автоматическая подача заготовки, отрезка на заданную длину и обеспечение точности обработки с допуском ±0,1 мм.

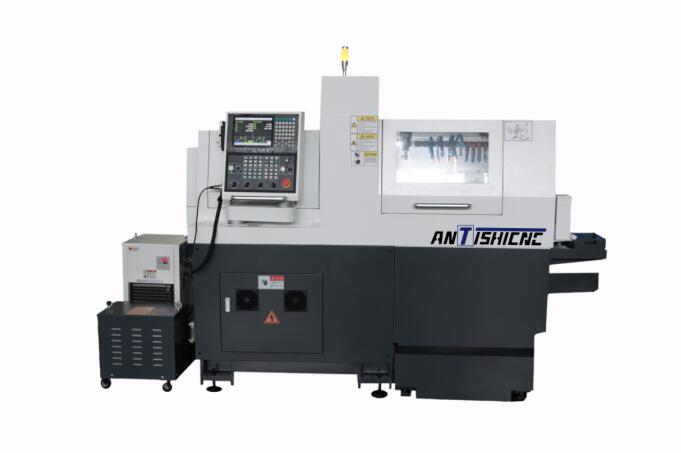

После обсуждения технических требований заказчика наши специалисты подобрали наиболее подходящее решение — токарный автомат продольного точения с ЧПУ серии G205 компании ООО «Шанхайское Механическое Оборудование Антиши» (SHANGHAI ANTISHICNC MACHINE EQUIPMENT CO LTD).
Основные преимущества данного оборудования:
- Высокая точность и стабильность обработки.
Станок позволяет выполнять несколько технологических операций за один установ детали, обеспечивая высокую точность и стабильное качество готовой продукции. - Высокая производительность.
Оборудование отлично подходит для непрерывного серийного и массового производства. - Широкие возможности обработки сложных деталей.
Мощный контршпиндель и приводной инструмент позволяют выполнять комплексную обработку деталей сложной геометрии. - Экономия материала и снижение производственных затрат.
Рациональная технология обработки позволяет эффективно использовать исходный материал и уменьшить себестоимость продукции. - Удобная интеграция автоматизации.
Станок представляет собой удобную платформу для автоматизированного производства. Он позволяет организовать длительную работу в полностью автоматическом или малолюдном режиме, значительно сокращая затраты на персонал.
Технические характеристики модели G205
| Параметр | Ед. изм. | G205 | Примечание |
| Максимальный диаметр обрабатываемого прутка | мм | Ø20 | |
| Диаметр сквозного отверстия шпинделя | мм | Ø25 | |
| Максимальная длина обрабатываемой детали | мм | 2,5×ØD, макс. 50 | Без направляющей втулки |
| Максимальная длина обрабатываемой детали | мм | 180 / за один цикл подачи | С вращающейся направляющей втулкой |
| Максимальная частота вращения главного шпинделя | об/мин | 10 000 | С вращающейся направляющей втулкой — 8 000 |
| Мощность двигателя главного шпинделя | кВт | 3,7 | |
| Индексация главного шпинделя | — | Ось C | Непрерывное позиционирование |
| Максимальная частота вращения контршпинделя | об/мин | 10 000 | |
| Мощность двигателя контршпинделя | кВт | 3,1 | |
| Индексация контршпинделя | — | Ось C | Непрерывное позиционирование |
| Максимальная частота вращения радиального приводного инструмента | об/мин | 6 000 | |
| Мощность радиального приводного инструмента | кВт | 0,75 | |
| Максимальный диаметр сверления главным шпинделем / контршпинделем | мм | Ø10 | |
| Максимальный диаметр резьбонарезания главным шпинделем / контршпинделем | мм | M10 / M8 | |
| Максимальный диаметр сверления радиальным приводным инструментом | мм | Ø8 | |
| Максимальный диаметр резьбонарезания радиальным приводным инструментом | мм | M6 | |
| Наружные токарные инструменты | — | 1×□16 + 5×□12 | |
| Инструменты для обработки со стороны главного шпинделя | шт. | 4 (ER16) | |
| Радиальные приводные инструменты | шт. | 2 (ER11) + 2 (ER16) | |
| Инструменты для обработки со стороны контршпинделя | шт. | 4 (ER16) | |
| Минимальная дискретность перемещения | мм | 0,001 | |
| Радиальное биение главного шпинделя | мм | < 0,002 | |
| Точность повторного позиционирования | мм | < 0,003 | |
| Скорость холостого перемещения | м/мин | Ось X1: 20; оси Y1/Z1/X2/Z2: 24 | |
| Мощность двигателя системы охлаждения | кВт | 0,4 | |
| Габаритные размеры | мм | 2380 × 1300 × 1770 | |
| Масса нетто станка | кг | ≈2400 |
Чертёж детали заказчика:
